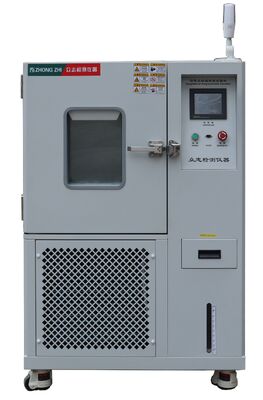

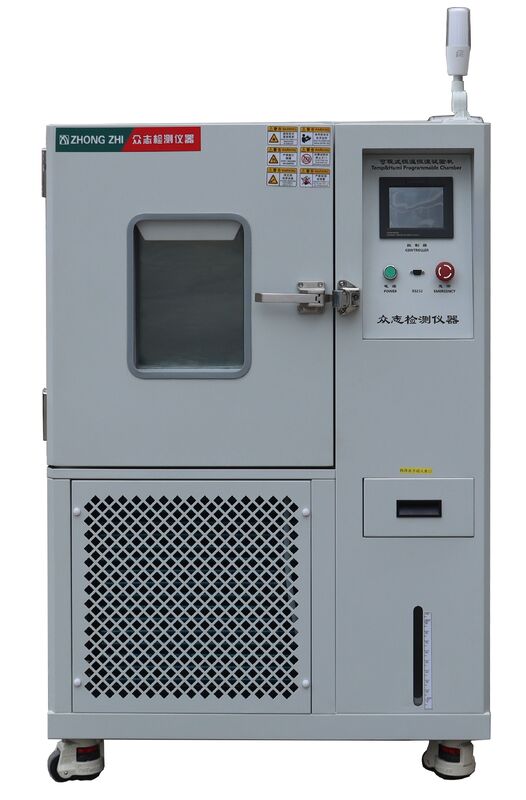

प्रोग्राम करने योग्य तापमान और आर्द्रता परीक्षण कक्ष

I. उपकरण के मुख्य कार्य और सावधानियां

1.उत्पाद प्रोफ़ाइल

उत्पादों की यह श्रृंखला मुख्य रूप से एनालॉग इलेक्ट्रॉनिक उपकरणों, उन्नत सामग्रियों, विद्युत घटकों, ऑटोमोटिव भागों, धातुओं, इलेक्ट्रॉनिक्स और एयरोस्पेस सामग्रियों के लिए परिवहन, भंडारण और संचालन के दौरान आने वाले कठोर वातावरण का अनुकरण करने के लिए डिज़ाइन की गई है। यह इन पर्यावरणीय तनावों के कारण संभावित क्षति या जीवनकाल में कमी का आकलन करते हुए, उच्च / निम्न तापमान और वैकल्पिक थर्मल चक्रों के लंबे समय तक संपर्क सहित चरम स्थितियों के तहत सामग्रियों, घटकों या उपकरणों के थर्मल प्रतिरोध, ठंड सहनशीलता और नमी प्रतिरोध का मूल्यांकन करता है।

2.उत्पाद समारोह

तापमान प्रयोगशाला की यह श्रृंखला तापमान नियंत्रण सटीकता और नियंत्रण की विस्तृत श्रृंखला की विशेषताओं के साथ औद्योगिक उत्पादों की विश्वसनीयता परीक्षण के लिए उपयुक्त है। प्रदर्शन सूचकांक GB/T5170 की आवश्यकताओं को पूरा करता है "इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण के बुनियादी मापदंडों के लिए सत्यापन विधि कम तापमान, उच्च तापमान और निरंतर तापमान परीक्षण उपकरण"।

3.परीक्षण नमूना

प्रतिबंध

ज्वलनशील, विस्फोटक एवं वाष्पशील पदार्थों के नमूनों का परीक्षण एवं भंडारण

संक्षारक सामग्री के नमूनों का परीक्षण और भंडारण

जैविक नमूनों का परीक्षण या भंडारण

मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत के साथ नमूनों का परीक्षण और भंडारण

4.लोड की स्थिति

आवश्यकताएं

भार का कुल द्रव्यमान स्टूडियो वॉल्यूम के प्रति घन मीटर 50 किलोग्राम से अधिक नहीं होना चाहिए

लोड की कुल मात्रा स्टूडियो की मात्रा के 1/5 से अधिक नहीं है

प्रमुख हवा की दिशा के लंबवत किसी भी खंड पर, भार क्षेत्रों का योग उस स्थान पर किए गए कार्य से अधिक नहीं होगा

चैम्बर का क्रॉस-सेक्शनल क्षेत्र 1/3 है। जब भार रखा जाए तो हवा का प्रवाह अवरुद्ध नहीं होना चाहिए

द्वितीय. उपकरण स्थापना स्थल और परिचालन वातावरण की स्थितियाँ

1.स्थल आवश्यकताएँ

उपकरण स्थापना स्थल के आकार की आवश्यकताएँ

ए: 800 मिमी से कम नहीं

बी: 500 मिमी से कम नहीं

सी: 1200 मिमी से कम नहीं

ज़मीन समतल और अच्छी तरह हवादार है;

उपकरण के आसपास कोई तेज़ कंपन नहीं है;

उपकरण के चारों ओर कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं है;

उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं है;

उपयोग और रखरखाव के लिए उपकरण के चारों ओर उचित स्थान है;

2.परिवेश की स्थिति

तापमान: 5~30℃, सापेक्ष आर्द्रता ≤85%आरएच

दबाव: 86kPa~106kPa

3.अधिकतम शक्ति

कुल स्थापित क्षमता 4.9 किलोवाट है, जिसमें 1.2 किलोवाट प्रशीतन शक्ति, 1.4 किलोवाट तापन शक्ति, 1.8 किलोवाट आर्द्रीकरण शक्ति और 0.2 किलोवाट अन्य शक्ति शामिल है।

4.अधिकतम धारा

≤16ए

5.उपकरण आर्द्रीकरण जल आपूर्ति

जल आपूर्ति दबाव 0.2 ~ 0.4 एमपीए, जल आपूर्ति पाइप व्यास 20 मिमी, पानी की गुणवत्ता जीबी/टी 6682-2008 विश्लेषणात्मक प्रयोगशाला जल विनिर्देशों और परीक्षण विधियों मानक में निर्धारित स्तर 3 जल मानक को पूरा करेगी, उपकरण आरक्षित जल आपूर्ति इंटरफ़ेस 1/2 "आंतरिक धागा, लगभग 20 एल की टैंक मात्रा से सुसज्जित उपकरण

6.जल निकासी इंटरफ़ेस

उपकरण के पास, उपकरण के पीछे 2 मीटर की दूरी पर एक नाली है,

नोट: पानी के मीटर हटाने वाले पाइप में कंडेनसेट और पानी को टैंक से बाहर निकलने के लिए निर्देशित करें

7.बिजली आपूर्ति की स्थिति और बिजली स्रोत

AC220V एकल-चरण दो-तार + सुरक्षात्मक ग्राउंडिंग

वोल्टेज उतार-चढ़ाव सीमा: ±10%V

आवृत्ति: (50±0.5) एचजेड उतार-चढ़ाव सीमा

टीएन-एस मोड या टीटी मोड में बिजली की आपूर्ति

सुरक्षात्मक ग्राउंड तार का ग्राउंडिंग प्रतिरोध 4Ω से कम है

उपयोगकर्ताओं को स्थापना स्थल पर उपकरण के लिए उचित क्षमता के साथ वायु या बिजली स्विच स्थापित करने की आवश्यकता होती है, और स्विच को उपकरण द्वारा स्वतंत्र रूप से नियंत्रित किया जाना चाहिए

तृतीय. आयतन और आकार

1. मॉडल

सीजेड-ए-150जी

2. उपकरण की मात्रा

150L

3. परीक्षण कक्ष के आंतरिक आयाम

डब्ल्यू (चौड़ाई) 500 मिमी*एच (ऊंचाई) 600 मिमी*डी (गहराई) 500 मिमी

4. परीक्षण कक्ष के बाहरी आयाम

डब्ल्यू (चौड़ाई) 1020 मिमी*एच (ऊंचाई) 1500 मिमी*डी (गहराई) 1220 मिमी

ध्यान दें: मशीन का दरवाज़ा का कब्ज़ा ज़्यादा बड़ा नहीं है! बाहरी आयामों की पुष्टि अंतिम तीन दृश्य डिज़ाइन द्वारा की जानी चाहिए!

चतुर्थ. मुख्य प्रदर्शन पैरामीटर

1.        परीक्षण की स्थिति

परिवेश के तापमान +25℃ नो-लोड पर मापते समय तापमान प्रदर्शन परीक्षण जीबी/टी 5170.2-2017 तापमान परीक्षण उपकरण के प्रासंगिक प्रावधानों के अनुसार मापा जाता है; सेंसर को एयर हैंडलिंग यूनिट के एयर आउटलेट पर रखा गया है

2.        तापमान की रेंज

-70℃～+ 150℃

3.     आर्द्रता सीमा

20%आरएच~98%आरएच (जैसा कि नीचे दिखाया गया है), आर्द्रता परीक्षण के दौरान कोई हीटिंग लोड नहीं

4.        तापमान में उतार-चढ़ाव

≦±0.5℃

5.        तापमान एकरूपता

≤2.0℃ (कोई भार नहीं)

6.        तापमान प्रस्थान

≤±2.0℃ (कोई भार नहीं)

7.        सापेक्ष आर्द्रता में उतार-चढ़ाव

≦±2.5%आरएच

8.        आर्द्रता विचलन

जब आरएच 75% से अधिक या उसके बराबर होता है, तो यह +2-3% आरएच से कम या उसके बराबर होता है;

<75%आरएच जब ≤±5%आरएच;

9.        तापन दर

≥3℃/मिनट (पूरी प्रक्रिया में औसत नो-लोड स्थितियों के तहत)

10.    शीतलन दर

1.2 ≥℃/मिनट (पूर्ण लोड औसत की स्थिति के तहत)

11।    काम का शोर

75 डेसिबल (डीबी) से कम नहीं (उपकरण के दरवाजे से 1 मीटर की दूरी पर और शोर का पता लगाने वाले उपकरण द्वारा जमीन से 1.2 मीटर ऊपर मापा जाता है)

12.    परीक्षण मानक के अनुरूप है

जीबी/टी-2423.1-2008 (आईईसी60068-2-1) परीक्षण ए: कम तापमान परीक्षण विधि।

जीबी/टी-2423.2-2008 (आईईसी60068-2-2) परीक्षण बी: उच्च तापमान परीक्षण विधि।

जीबी/टी-2423.3-2016 (आईईसी60068-2-78:2012) पर्यावरण परीक्षण भाग 2 परीक्षण विधि परीक्षण कैब निरंतर आर्द्रता और गर्मी परीक्षण।

जीबी/टी 2423.4-2008/आईईसी60068-2-30:2005 इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण भाग 2: परीक्षण विधियां परीक्षण डीबी: वैकल्पिक गीली गर्मी (12 घंटे + 12 घंटे चक्र)

GJBl50.3-2009 MIL-STD-810D उच्च तापमान परीक्षण विधि।

GJBl50.4-2009 (MIL-STD-810D) निम्न तापमान परीक्षण विधि।

13.    उपकरण निरीक्षण विधि से मिलते हैं

GB-T-10586-2008 निम्न तापमान परीक्षण कक्ष के लिए तकनीकी स्थितियाँ

जीबी/टी 5170.1-2016 इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के पर्यावरण परीक्षण उपकरण के लिए निरीक्षण विधि भाग 1: सामान्य

जीबी/टी 5170.2-2017 पर्यावरण परीक्षण उपकरण के लिए निरीक्षण विधि भाग 2: तापमान परीक्षण उपकरण

जीबी/टी 5170.5-2016 इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के पर्यावरण परीक्षण उपकरण के लिए निरीक्षण विधि भाग 5: नम गर्मी के लिए परीक्षण उपकरण

GB/T5170.18-2005 इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण की बुनियादी पैरामीटर सत्यापन विधि तापमान/आर्द्रता संयोजन चक्र परीक्षण उपकरण

वी. बॉक्स की संरचना विशेषताएँ

1.        परीक्षण बॉक्स संरचना लेआउट

परीक्षण कक्ष एकीकृत संरचना लेआउट को अपनाता है, ऊपरी बाईं ओर परीक्षण कक्ष बॉडी, निचले बाईं ओर प्रशीतन यांत्रिक कक्ष और दाईं ओर नियंत्रण बॉक्स होता है;

आसान स्थानांतरण और स्थिति के लिए उपकरण नीचे फ़ोमा कैस्टर से सुसज्जित है

उपकरण बॉक्स कोल्ड रोल्ड स्टील प्लेट बेक्ड पेंट से बना है, प्लेट की मोटाई 1.2 मिमी है, बेक्ड पेंट का रंग हल्का भूरा है, रंग संख्या RAL7035 है, आंतरिक बॉक्स SUS304 # स्टेनलेस स्टील से बना है, प्लेट की मोटाई 1.2 मिमी है;

उपकरण एक फ्रेम संरचना को अपनाता है, और बॉक्स की ताकत बढ़ाने के लिए बॉक्स के निचले हिस्से को चैनल स्टील से वेल्ड किया जाता है

इन्सुलेशन सामग्री: हार्ड पॉलीयुरेथेन हार्ड फोम + ग्लास फाइबर 100 मिमी मोटा

सामान्य बिजली आपूर्ति सुरक्षा सर्किट ब्रेकर, बिजली आपूर्ति केबल और जल निकासी पाइप उपकरण के पीछे स्थापित किए गए हैं

बॉक्स के दरवाजे को सिलिकॉन रबर सीलिंग स्ट्रिप से सील किया गया है, जिसे विशेष रूप से गर्मी प्रतिरोधी, गैर विषैले और सुपर लचीले होने के लिए अनुकूलित किया गया है

आंतरिक बॉक्स के निचले हिस्से में एक नाली छेद स्थापित किया गया है, जो कंडेनसेट को जल्दी से डिस्चार्ज कर सकता है

बॉक्स के शीर्ष पर एक स्वचालित दबाव राहत छेद स्थापित किया गया है

2.        पानी निकाल दो

आंतरिक बॉक्स के नीचे एक जल निकासी छेद से सुसज्जित है, और जल निकासी प्रणाली उपकरण के पीछे की तरफ व्यवस्थित की गई है। जल निकासी पाइप को उपयोगकर्ता के जल निकासी पाइप नेटवर्क सिस्टम में पेश किया जाता है (उपयोगकर्ता ऑन-साइट जल निकासी पाइप नेटवर्क इंटरफ़ेस प्रदान करता है)

3.        दबाव राहत छेद

एकाधिक दबाव संतुलन विंडोज़ बॉक्स के पीछे के किनारे पर सेट हैं। जब स्विच दरवाजा या बॉक्स के अंदर की हवा फैलती है, तो दबाव जल्दी और स्वचालित रूप से डिस्चार्ज हो सकता है;

4.        चैम्बर दरवाजा

सिंगल हिंज दरवाजा, प्रभावी स्पष्ट आकार W500mm*H600mm

दरवाजे की सामग्री शरीर की सामग्री के समान ही है

आयातित दरवाज़ा लॉक, बाहर की ओर खुलने वाला प्रकार

100 मिमी दरवाजे की मोटाई वाली इन्सुलेशन सामग्री कठोर पॉलीयूरेथेन फोम है

दरवाजे की भीतरी दीवार पर संघनन को बाहरी जमीन पर गिरने से रोकने के लिए दरवाजे के नीचे एक पानी की ट्रे डिज़ाइन की गई है;

5.        कंटेनर सामग्री

SUS304# स्टेनलेस स्टील प्लेट का उपयोग किया जाता है, सटीक लेजर कटिंग उपकरण का उपयोग काटने और सीएनसी फोल्डिंग बेड बेंडिंग मोल्डिंग के लिए किया जाता है, फिर आर्गन आर्क वेल्डिंग का उपयोग पूर्ण वेल्डिंग, पीसने और पॉलिशिंग के लिए किया जाता है। स्टील प्लेट की मोटाई 1.2 मिमी है; इंडेक्सिंग फ्रेम को सपोर्ट करने के लिए सैंपल रैक सपोर्ट टेबल के दोनों किनारों पर आंतरिक बॉक्स सेट किया गया है, जो सैंपल रैक के बीच की दूरी को समायोजित कर सकता है

6.        बाहरी बॉक्स सामग्री

उत्पाद को बनाने के लिए कोल्ड-रोल्ड स्टील प्लेट, सटीक लेजर कटिंग उपकरण और सीएनसी झुकने वाली मशीनों का उपयोग करके निर्मित किया जाता है। आर्गन आर्क वेल्डिंग और पॉलिशिंग से गुजरने के बाद, जंग हटाने के लिए स्टील की सतह को व्यापक एसिड धुलाई से गुजरना पड़ता है। पारंपरिक स्प्रे कोटिंग विधियों की तुलना में, यह प्रक्रिया संक्षारण प्रतिरोध और जंग रोकथाम क्षमताओं को महत्वपूर्ण रूप से बढ़ाते हुए अधिक सौंदर्यवादी रूप से मनभावन उपस्थिति प्रदान करती है। स्टील प्लेट की मोटाई 1.2 मिमी है (रंग: RAL7035 सफेद)।

7.        सीलिंग संयुक्त पट्टी

दरवाजा सीलिंग स्ट्रिप को दो परतों में विभाजित किया गया है, आंतरिक परत उच्च और निम्न तापमान प्रतिरोधी सिलिकॉन रबर स्ट्रिप है, जो उच्च और निम्न तापमान स्थितियों के तहत बाहरी दुनिया से आंतरिक बॉक्स को पूरी तरह से अलग कर सकती है; सिलिकॉन रबर स्ट्रिप सख्त और उम्र बढ़ने के बिना -80 ℃ से 200 ℃ की सीमा में लंबे समय तक काम कर सकती है;

8.        स्टेनलेस स्टील टिका

बॉक्स दरवाजे के बाईं ओर उच्च शक्ति वाले टिकाओं का एक सेट स्थापित किया गया है। एक एकल काज बिना टूटे क्षैतिज रूप से 3 टन बल का सामना कर सकता है, और जब विपरीत दिशा में मुड़ा जाता है, तो काज के दो टुकड़े पूरी तरह से विकृत हो जाते हैं और बिना टूटे एक में जुड़ जाते हैं;

9.        दरवाजे का हैंडल

डोर लॉक रोलर फोर्स्ड डोर लॉक को अपनाता है:

बॉक्स के दरवाजे का उपयोग अंदर और बाहर किया जाता है, लीवर सिद्धांत का उपयोग करके, मजबूत तात्कालिकता, श्रम की बचत के साथ, फ़ंक्शन को खोलने और बंद करने के लिए एकल हाथ स्पर्श प्राप्त किया जा सकता है।

10.    निकास संरचना

आंतरिक मजबूर परिसंचरण, ऊपरी वायु आउटलेट और निचली वायु वापसी के मजबूत वायु परिसंचरण मोड को अपनाया जाता है। एयर आउटलेट डिफ्लेक्टर ठंडी और गर्म हवा को गोदाम के पूरे इंटीरियर में फैला सकता है, जो एक समान और स्थिर है

11।    एल्यूमीनियम पवन पहिया

मल्टी-ब्लेड सेंट्रीफ्यूगल सर्कुलेटिंग एल्युमीनियम विंड व्हील में हल्के वजन, बड़ी हवा की मात्रा, उच्च हवा के दबाव की विशेषताएं हैं, और यह उच्च और निम्न तापमान, छोटे विस्तार गुणांक और कम ऑपरेटिंग शोर के लिए प्रतिरोधी है।

12.     अवलोकन खिड़की

दरवाजा खोखले बड़े ग्लास अवलोकन खिड़की की कई परतों से जुड़ा हुआ है, जिसमें इलेक्ट्रिक हीटिंग (स्वचालित समायोजन) एंटी-फ्रॉस्ट और एंटी-कंडेनसेशन डिवाइस है; विंडो विंडो लाइटिंग लैंप के एक सेट से सुसज्जित है, ताकि आप अवलोकन विंडो के माध्यम से किसी भी समय बॉक्स में परीक्षण नमूने की परीक्षण स्थिति का स्पष्ट रूप से निरीक्षण कर सकें;

13.    उपकरण कनेक्शन

बॉक्स के बाईं ओर 100 मिमी व्यास वाला एक छेद खोला गया है, और एक छेद कवर और सिलिकॉन स्टॉपर प्रदान किया गया है

14.    परीक्षण सामग्री रैक

SUS304# स्टेनलेस स्टील को छिद्रित किया जाता है और एक जाल में मोड़ दिया जाता है। इसका उपयोग करना आसान है, सामग्री रैक के बीच की दूरी को न्यूनतम 45 मिमी तक समायोजित किया जा सकता है, और दो नमूना रैक मानक हैं

15.    वायु परिसंचरण सिद्धांत

स्टेनलेस स्टील शाफ्ट के साथ बाहरी मोटर द्वारा संचालित उच्च शक्ति वाला पंखा, पंखे की मोटर बाहरी रूप से लगी होती है;

हवा मोटर द्वारा संचालित होती है और हीटर और प्रशीतन बाष्पीकरणकर्ता के माध्यम से पूरी तरह बहती है।

आवश्यक तापमान मान तक पूरी तरह गर्म/ठंडा होने के बाद, हवा बॉक्स के अंदर घूमती है और संवहन के माध्यम से नमूने के साथ गर्मी का आदान-प्रदान करती है

वायु मजबूर परिसंचरण एक कम वोल्टेज अतुल्यकालिक उच्च तापमान प्रतिरोधी लंबी शाफ्ट मोटर द्वारा संचालित होता है

मल्टी-ब्लेड सेंट्रीफ्यूगल सर्कुलेटिंग फैन का उपयोग एल्यूमीनियम मिश्र धातु ब्लेड के साथ हवा को हिलाने के लिए किया जाता है

16.    नियंत्रण प्रणाली सिद्धांत

उच्च गुणवत्ता वाले निकल क्रोमियम मिश्र धातु के तार इलेक्ट्रिक हीटर, एसएसआर नियंत्रण, स्वतंत्र ओवर तापमान संरक्षण तापमान स्विच से सुसज्जित

जब हीटर सक्रिय होता है, तो सतह का तापमान बढ़ जाएगा।

हीटिंग तार से गुजरने के बाद हवा का तापमान बढ़ जाता है, और गर्मी को बॉक्स में हवा और परीक्षण टुकड़ों में विस्तारित किया जाता है, ताकि हीटिंग और तापमान वृद्धि में भूमिका निभाई जा सके।

हीटिंग पावर को पीआईडी ​​एल्गोरिदम द्वारा सटीक रूप से नियंत्रित किया जाता है, और आउटपुट पावर को सॉलिड स्टेट रिले के माध्यम से समायोजित किया जाता है।

प्रशीतन प्रणाली हीट एक्सचेंजर को पर्याप्त कम तापमान वाला रेफ्रिजरेंट प्रदान करती है, ताकि हीट एक्सचेंजर का तापमान हवा के तापमान से कम हो। हवा में गर्मी को हीट एक्सचेंजर द्वारा अवशोषित और बॉक्स से बाहर ले जाया जाता है, ताकि हवा का तापमान गिर जाए और शीतलन प्रभाव प्राप्त हो सके।

प्रशीतन शक्ति को पीआईडी ​​एल्गोरिदम द्वारा सटीक रूप से नियंत्रित किया जाता है, और रेफ्रिजरेंट की प्रवाह दर और शीतलन क्षमता को सोलनॉइड वाल्व के माध्यम से समायोजित किया जाता है।

VI. प्रशीतन प्रणाली

1.प्रशीतन कंप्रेसर

यूरोप से आयातित कम तापमान वाले कंप्रेसर का उपयोग करें

2.ठंडा करने की विधि

एयर-कूल्ड फिनड कंडेनसर, गर्मी अपव्यय के लिए कूलिंग फैन

3.बाष्पीकरणमापी

ट्यूबलर हीट एक्सचेंजर के साथ翅नेड ट्यूब

4.थ्रॉटलिंग सेट

थर्मल विस्तार वाल्व, केशिका ट्यूब

5.शीतलन मशीन नियंत्रण मोड

नियंत्रण प्रणाली का प्रोग्रामयोग्य तर्क नियंत्रक स्वचालित रूप से परीक्षण स्थितियों के अनुसार प्रशीतन मशीन की परिचालन स्थिति को समायोजित करता है

कंप्रेसर रिटर्न गैस कूलिंग सर्किट

6.सभी आयातित प्रशीतन भागों

7.बाष्पीकरणीय संघनित्र

उच्च तापमान कॉपर ब्रेज़िंग वाले प्लेट हीट एक्सचेंजर में छोटे सतह क्षेत्र, छोटी ऊर्जा हानि और उच्च गर्मी हस्तांतरण दक्षता के फायदे हैं

8.क्रायोजेन

R404a/R23 का ओजोन रिक्तीकरण सूचकांक 0 है

9.नाइट्रोजन से भरे

वेल्डिंग प्रक्रिया

वेल्डिंग की गुणवत्ता सुनिश्चित करने के लिए उच्च गुणवत्ता वाले ऑक्सीजन मुक्त तांबे के पाइप, पाइप बनाने, नाइट्रोजन वेल्डिंग, 48 घंटे की उच्च दबाव रिसाव रोकथाम प्रक्रिया का उपयोग करने के लिए कम तापमान हस्तांतरण पाइप की सिफारिश की जाती है।

10.ऊर्जा बचत नियंत्रण

प्रशीतन प्रणाली शीतलन संतुलन प्रौद्योगिकी का उपयोग करती है, जिससे लगभग 30% ऊर्जा बचत होती है और परिचालन लागत प्रभावी ढंग से कम हो जाती है। जैसा कि ऊपर चित्र में दिखाया गया है, थर्मल संतुलन हीटिंग आउटपुट को समायोजित करके निरंतर तापमान बनाए रखता है। जब कंप्रेसर की शीतलन क्षमता स्थिर रहती है, तो निरंतर हीटिंग से ऊर्जा की बर्बादी बढ़ जाती है और उपयोगकर्ताओं पर अनावश्यक खर्च बढ़ जाता है। इसके विपरीत, शीतलन संतुलन तकनीक तापमान स्थिरता बनाए रखने के लिए शीतलन क्षमता को नियंत्रित करती है। जैसे-जैसे तापमान निर्धारित बिंदु के करीब पहुंचता है, पीआईडी ​​नियंत्रण (पीआईडी ​​का मतलब आनुपातिक इंटीग्रल डेरिवेटिव) के माध्यम से शीतलन क्षमता धीरे-धीरे कम हो जाती है, जिससे ऊर्जा दक्षता प्राप्त करते हुए निरंतर तापमान सुनिश्चित होता है। सैद्धांतिक रूप से, यह शून्य हीटिंग आउटपुट प्राप्त कर सकता है, हालांकि वास्तविक उत्पादन में मामूली अवशिष्ट हीटिंग हो सकता है

11।प्रशीतन प्रणाली की विशेषताएं

एक।पूरे सिस्टम पाइपलाइन का परीक्षण 22 किलोग्राम वायु दबाव के साथ किया गया था।

बी।हीटिंग और कूलिंग सिस्टम पूरी तरह से स्वतंत्र हैं।

सी।हमारी कंपनी की पेशेवर तकनीकी विशेषताओं के साथ, प्रशीतन मशीन के एक साथ खुलने से उच्च तापमान और उच्च दबाव का वायु प्रवाह क्षतिग्रस्त नहीं हो सकता है।

डी।प्रशीतन प्रणाली की सभी संचालन प्रक्रियाएँ पूरी तरह से माइक्रो कंप्यूटर नियंत्रक द्वारा नियंत्रित होती हैं।

ई.कंप्रेसर के निचले भाग में एक पानी की ट्रे होती है, जो पाले के कारण होने वाले संघनन को एकत्र कर सकती है।

एफ।कंप्रेसर के अधिक गर्म होने पर अधिक तापमान से सुरक्षा प्राप्त करने के लिए कंप्रेसर में एक अंतर्निहित पीटीसी तापमान सेंसर होता है।

जी।कंप्रेसर के तेल दबाव संरक्षण का एहसास करने के लिए कंप्रेसर तेल दबाव रक्षक से सुसज्जित है।

एच।उच्च और निम्न दबाव सुरक्षा उपकरण उपकरण के संचालन के दौरान रेफ्रिजरेंट दबाव की निगरानी करता है। एक बार जब रेफ्रिजरेंट का दबाव सिस्टम के सीमा दबाव से अधिक हो जाता है या सिस्टम द्वारा निर्धारित न्यूनतम दबाव से कम हो जाता है, तो यह तुरंत एक अलार्म देगा और दोष दूर होने तक बिजली की आपूर्ति काट देगा।

प्रशीतन प्रणाली प्रणाली की स्थिरता सुनिश्चित करने के लिए आयातित ब्रांड भागों का उपयोग करती है, गुणवत्ता विश्वसनीय है।

सातवीं. विद्युत नियंत्रण प्रणाली

1.नियंत्रक

7 इंच टीएफटी ट्रू-कलर एलईडी एलसीडी टचस्क्रीन (एचडी रिज़ॉल्यूशन: 1024×600), मल्टी-ग्रुप पीआईडी ​​इंटेलिजेंट कंट्रोल। वास्तविक समय माप (पीवी) मूल्यों का प्रत्यक्ष प्रदर्शन; तापमान प्रदर्शन; स्केलेबल मल्टी-चैनल निगरानी तापमान प्रदर्शन; कार्यक्रम संख्या, चक्र अनुक्रम, संचालन समय और चक्र गणना का प्रदर्शन; वक्र ग्राफ प्रदर्शन; रिले और पीआईडी ​​आउटपुट स्थिति प्रदर्शन

2.रन मोड

प्रोग्राम संचालन, निश्चित मूल्य संचालन। पूरी प्रक्रिया बुद्धिमान पीआईडी ​​स्वचालित नियंत्रण है

3.नियंत्रण मॉडल

तापमान और आर्द्रता संयुक्त नियंत्रण/एकल तापमान नियंत्रण आर्द्रता निर्धारित मूल्य के अनुसार स्वचालित रूप से समायोजित हो जाता है

4.परिचालन भाषा

मूल चीनी/अंग्रेजी/रूसी स्विचिंग डिस्प्ले

5.रास्ता तय करें

मानव-मशीन संवाद संचालन इंटरफ़ेस, स्पर्श इनपुट

6.तापमान और आर्द्रता इनपुट

पीटी100 ग्रेड ए प्लैटिनम प्रतिरोध

7.प्रदर्शन संकल्प

तापमान: 0.01℃; आर्द्रता: 0.1%आरएच; समय: 1 मिनट;

8.कार्यक्रम क्षमता और नियंत्रण कार्य

उपलब्ध कार्यक्रमों की संख्या: 100 समूहों तक, प्रत्येक कार्यक्रम में 1-100 खंड शामिल हैं। कमांड निष्पादन सीमा: प्रत्येक कमांड को 999 बार तक निष्पादित किया जा सकता है। कार्यक्रम ढलान सेटिंग्स को समयरेखा के माध्यम से कॉन्फ़िगर किया जा सकता है, जिससे कार्यक्रमों के बीच 99 घंटे और 99 मिनट की अधिकतम खंड अवधि की अनुमति मिलती है, जिसमें न्यूनतम अवधि 1 मिनट निर्धारित होती है। संयुक्त उपयोग के लिए प्रोग्रामों को भी जोड़ा जा सकता है

सिस्टम में समय सिग्नल आउटपुट नियंत्रण (परीक्षण वस्तुओं की चालू/बंद क्रियाओं को नियंत्रित करना) के साथ संपादन, समाशोधन और सम्मिलन कार्य शामिल हैं। प्रोग्राम निष्पादन के दौरान, यह जंप सेगमेंट और होल्ड फ़ंक्शंस का समर्थन करता है। स्क्रीन अनुकूलन योग्य अवधि सेटिंग्स के साथ बैकलाइट समायोजन की अनुमति देती है। प्रदर्शन सुरक्षा को समयबद्ध या मैन्युअल शटडाउन के लिए कॉन्फ़िगर किया जा सकता है। मुख्य विशेषताओं में प्रोग्राम प्रतिकृति, कॉपी कमांड, कनेक्शन फ़ंक्शन और प्रयोग शीर्षक संपादन शामिल हैं। यह बिजली कटौती के दौरान प्रोग्राम को बरकरार रखता है और पुनः कनेक्ट होने पर स्वचालित रूप से निष्पादन शुरू कर देता है। निर्धारित स्टार्टअप/शटडाउन फ़ंक्शन, दिनांक/समय समायोजन क्षमताएं, कुंजी/स्क्रीन लॉकिंग तंत्र और स्टैंडबाय छवि देखना सभी एकीकृत हैं

9.आउटपुट मोड को नियंत्रित करें

पीआईडी+ एसएसआर आउटपुट स्वचालित नियंत्रण; पीआईडी ​​स्वचालित रूप से हीटिंग आउटपुट को समायोजित करता है। प्रशीतन प्रणाली में एक कोल्ड एंड और मल्टी-वे इलेक्ट्रॉनिक विस्तार वाल्व नियंत्रण की सुविधा है, जो ऑपरेटिंग स्थितियों को अनुकूलित करने के लिए कंप्रेसर सक्शन/निकास तापमान और दबाव के आधार पर संबंधित वाल्व समायोजन की अनुमति देता है। इलेक्ट्रॉनिक विस्तार वाल्व नियंत्रण बाष्पीकरणकर्ता दबाव नियंत्रण और पारंपरिक तापमान नियंत्रण के बीच स्विच कर सकता है

10.संचार समारोह

कर्व प्रदर्शित करने और डेटा एकत्र करने के लिए कंप्यूटर से कनेक्ट किया जा सकता है;

निगरानी और रिमोट कंट्रोल सिस्टम के रूप में इस्तेमाल किया जा सकता है;

एकाधिक मशीनों को समकालिक रूप से नियंत्रित किया जा सकता है;

आरएस-485/आरएस-232

RJ45 ईथरनेट इंटरफ़ेस

यूएसबी जॉगल.

11।USB ड्राइव पर भंडारण

आप ऐतिहासिक वक्र, ऐतिहासिक डेटा, नियंत्रण प्रणाली पैरामीटर और हॉट प्लग फ़ंक्शन डाउनलोड करने के लिए 1G-32G USB प्लग इन कर सकते हैं

12.डेटा रिकॉर्डिंग विधि

बैटरी सुरक्षा के साथ रैम, 8-10 वर्ष, डिवाइस के निर्धारित मूल्य, नमूना मूल्य और नमूना लेने के समय को बचा सकता है; वक्र रिकॉर्डिंग अवधि 30 ~ 180 सेकंड निर्धारित की जा सकती है, अधिकतम मेमोरी समय 90 दिनों के लिए निरंतर ऐतिहासिक वक्र संग्रहीत कर सकता है, ऐतिहासिक डेटा (जब नमूना समय 1 मिनट है), निरंतर उपयोग के बिना, डेटा 10 से अधिक वर्षों तक सहेजा जा सकता है

13.पावर-ऑफ मेमोरी फ़ंक्शन

पावर विफलता पुनर्प्राप्ति मोड को इस प्रकार सेट किया जा सकता है: हॉट स्टार्ट/कोल्ड स्टार्ट/स्टॉल।

14.बूट फ़ंक्शन शेड्यूल करें

आप अपनी इच्छानुसार स्टार्टअप समय निर्धारित कर सकते हैं। बिजली चालू करने के बाद समय पूरा होने पर मशीन अपने आप चलने लगेगी।

15.सॉफ़्टवेयर अनुकूलता प्रणाली

विंडोज़ ऑपरेटिंग सिस्टम

16.सॉफ़्टवेयर कार्यक्षमता खोलें

डिवाइस स्टार्टअप, स्टॉप और डेटा रिकॉर्डिंग फ़ंक्शंस को नियंत्रित करने के लिए तृतीय-पक्ष ऊपरी-स्तरीय कोड का समर्थन करें

नोट: नियंत्रक कार्यात्मक कोड प्रदान करता है, और उपयोगकर्ता एकीकृत निगरानी और नियंत्रण का एहसास करने के लिए ऊपरी कंप्यूटर सॉफ़्टवेयर प्रोग्राम को संपादित कर सकता है

17.नेटवर्क कनेक्शन

इसे पेशेवर सॉफ़्टवेयर के माध्यम से ईथरनेट से जोड़ा जा सकता है, और नेटवर्क के माध्यम से इसे दूर से नियंत्रित और सहायता प्रदान की जा सकती है। यह नेटवर्क के माध्यम से परीक्षण डेटा भी एकत्र कर सकता है, और एक ही समय में कई मशीनों को नियंत्रित कर सकता है।

18.स्थिति प्रदर्शन

उपकरण के शीर्ष पर, एक बेलनाकार तीन-रंग ध्वनि और प्रकाश अलार्म (एलईडी रोशनी का उपयोग करके) स्थापित करें; जब प्रारंभ या ऑपरेशन पूरा हो जाता है, तो पीली रोशनी चालू रहती है; सामान्य रूप से चलने पर, हरी बत्ती जलती रहती है; जब आपातकालीन स्टॉप या उपकरण खराबी अलार्म होता है, तो लाल बत्ती चालू रहती है और बजर रुक-रुक कर बजता है;

19.घूमने वाला पंखा

उच्च तापमान प्रतिरोधी, लंबी शाफ्ट मोटर, बाहरी स्थान में मोटर सुरक्षा, शाफ्ट इनडोर तक फैली हुई है, शाफ्ट का पिछला सिरा मिक्सिंग फैन व्हील के साथ स्थापित किया गया है; मोटर सुरक्षा में सुधार के लिए विशेष इन्सुलेशन उपाय और गर्मी अपव्यय प्रणाली।

20.ताप नियंत्रण मोड

तापमान नियंत्रक परीक्षण कक्ष के अंदर तापमान सेंसर से पूर्व निर्धारित तापमान और संकेतों के आधार पर आदेश भेजता है। एक लॉजिक सर्किट के माध्यम से, यह हीटर के आउटपुट को समायोजित करने के लिए एसएसआर नियंत्रण मॉड्यूल को नियंत्रित करता है। यह प्रणाली संपर्क रहित प्रौद्योगिकी, स्पार्क-मुक्त संचालन, लंबे जीवनकाल, कम शोर, विद्युत चुम्बकीय हस्तक्षेप-मुक्त प्रदर्शन, तेज स्विचिंग गति, मजबूत विरोधी हस्तक्षेप क्षमता, कॉम्पैक्ट डिजाइन, कंपन और प्रभाव प्रतिरोध, विस्फोट-प्रूफ, नमी-प्रूफ और संक्षारण प्रतिरोधी सुविधाओं के साथ विश्वसनीय रूप से संचालित होती है। यह न्यूनतम इनपुट संकेतों के माध्यम से उच्च-वर्तमान भार का प्रत्यक्ष नियंत्रण प्राप्त करता है।

आठवीं. सुरक्षा संरक्षण प्रणाली

1.        अधिक तापमान से सुरक्षा

परीक्षण बॉक्स स्वतंत्र और समायोज्य इलेक्ट्रॉनिक ओवरटेम्परेचर सुरक्षा उपकरण, स्वचालित दबाव संतुलन सुरक्षा है।

2.        प्रशीतन प्रणाली

कंप्रेसर ओवरहीटिंग, उच्च दबाव सुरक्षा, मोटर ओवरकरंट सुरक्षा।

3.        घूमने वाला पंखा

 अधिभार संरक्षण

4.        गरम करनेवाला

अधिक तापमान से सुरक्षा: शॉर्ट सर्किट से सुरक्षा

5.        आर्द्रीकरण प्रणाली

मॉइस्चराइज़र ड्राई बर्न पानी की कमी से सुरक्षा, तापमान सुरक्षा पर ह्यूमिडिफायर सीमा, ह्यूमिडिफायर शॉर्ट सर्किट सुरक्षा

6.        सामान्य आपूर्ति

ओवरवॉल्टेज संरक्षण, अधिभार और शॉर्ट सर्किट संरक्षण

7.        नियंत्रण सर्किट

अधिभार और शॉर्ट सर्किट संरक्षण

8.        कंप्रेसर शीतलन प्रणाली

कूलिंग फैन अधिभार संरक्षण

नौवीं. स्वीकृति मानक और तृतीय-पक्ष सत्यापन

1. स्वीकृति मानदंड: तकनीकी संकेतक दोनों पक्षों द्वारा हस्ताक्षरित "तकनीकी समझौते" में निर्दिष्ट तरीकों के अनुसार होंगे।

2. स्वीकृति विधि: औपचारिक स्वीकृति खरीदार की साइट पर की जाएगी।

3. डिलीवरी से पहले, खरीदार भाग लेने के लिए किसी तीसरे पक्ष (राष्ट्रीय पर्यावरण परीक्षण उपकरण गुणवत्ता परीक्षण केंद्र द्वारा कैलिब्रेटेड और एक वैध निरीक्षण रिपोर्ट जारी) का अनुरोध करेगा।

स्वीकृति शुल्क क्रेता द्वारा वहन किया जाएगा। यदि पहली स्वीकृति विफल हो जाती है, तो आपूर्तिकर्ता के सुधार के बाद अगली स्वीकृति की लागत आपूर्तिकर्ता द्वारा वहन की जाएगी

फैंग उपक्रम करता है।

4. ग्राहक राष्ट्रीय पर्यावरण परीक्षण उपकरण गुणवत्ता परीक्षण केंद्र को सत्यापित करने का काम सौंपेगा,

X. मुख्य सामग्रियों की सूची

XI. जब उपकरण फ़ैक्टरी से बाहर निकलता है तो उसका सहायक डेटा

1.        उपकरण की फ़ैक्टरी पैकिंग सूची                    1 प्रति

2.        विद्युत उपकरण का योजनाबद्ध आरेख               1 प्रति

3.        उपकरण मैनुअल                                  1 प्रति

4.        उपकरण योग्यता प्रमाणपत्र                      1 प्रति

5.        उपकरण वारंटी कार्ड                             1 प्रति

6.        उपकरण की निरीक्षण रिपोर्ट                      1 प्रति

7.        गीली गेंद की जाली                                      5 टुकड़े

8.        नियंत्रक निगरानी सॉफ्टवेयर-डिस्क                     1 टुकड़ा

9.        परीक्षण नमूना रैक ट्रे                                 2 टुकड़े

10.    रेल सलाखों का समर्थन करना                                  4 टुकड़े

बारहवीं. गुणवत्ता आश्वासन और सेवा प्रतिबद्धता

1.        उद्देश्य: पारस्परिक लाभ और जीत-जीत सेवा की अवधारणा के आधार पर, ग्राहकों की संतुष्टि प्राप्त करने के लिए ग्राहकों की जरूरतों को पूरी तरह से पूरा करना।

2.        पूर्व बिक्री: पेशेवर तकनीकी परामर्श, उत्पाद परीक्षण योजना सुझाव, परीक्षण कक्ष स्थापना और निर्माण योजना;

3.        बिक्री की प्रक्रिया में: ग्राहक संचार, प्रगति रिपोर्ट, मार्गदर्शन, स्थापना, डिबगिंग, परीक्षण संचालन, आदि, और मापने के लिए ग्राहकों के साथ सहयोग करना;

4.        प्रशिक्षण: अनुबंध की आवश्यकताओं के अनुसार, जब उपकरण स्थापित किया जाता है, डीबग किया जाता है और उपयोगकर्ताओं के लिए उपयोग में लाया जाता है तो ऑन-साइट प्रशिक्षण प्रदान किया जा सकता है; उपकरण की फ़ैक्टरी डिबगिंग के दौरान उपयोगकर्ताओं को ऑन-साइट तकनीकी प्रशिक्षण के लिए कंपनी में आने की व्यवस्था की जा सकती है, ताकि ग्राहक उपकरण के प्रदर्शन को समझ सकें, सही उपयोग विधि को प्रशिक्षित कर सकें, उपकरण के अनुचित उपयोग के कारण होने वाली विफलता को कम कर सकें और ग्राहकों के लिए रखरखाव लागत बचा सकें;

5.        बिक्री के बाद सेवाएँ: तकनीकी प्रशिक्षण: संचालन और रखरखाव, सामान्य दोषों का समस्या निवारण; नियमित अनुवर्ती: उपकरण निरीक्षण, संभावित जोखिमों का उन्मूलन, नवीनतम उद्योग अपडेट का प्रसार; विशिष्ट स्पेयर पार्ट्स आरक्षित समर्थन; समर्पित बिक्री-पश्चात सेवा दल कुशल मरम्मत सेवाओं के साथ समय पर और प्रभावी दोष समाधान सुनिश्चित करता है।

6.        सेवा प्रतिबद्धता: विधि: 24/7 ग्राहक सेवा हॉटलाइन और समर्पित ईमेल। आवश्यकताएँ: 4 घंटे के भीतर स्पष्ट प्रतिक्रियाएँ प्रदान करें। ऑन-साइट सेवाओं के लिए: प्रांत के भीतर 24 घंटे आगमन आवश्यक है, प्रांत के बाहर के ग्राहकों के लिए 24 घंटे की सेवा। समर्पित बिक्री और बिक्री के बाद की टीमें डोंगगुआन या स्थानीय कंपनी कार्यालयों में तैनात हैं। विशिष्ट परिस्थितियों के आधार पर मरम्मत की समयसीमा पर बातचीत की जा सकती है। स्वीकृति तिथि से, उपकरण पूरी तरह से हमारी एक साल की वारंटी (प्राकृतिक आपदाओं, बिजली की विफलता, अनुचित संचालन, या रखरखाव त्रुटियों के कारण होने वाली क्षति को छोड़कर) द्वारा कवर किया जाता है। यदि उपयोगकर्ता भंडारण, उपयोग और स्थापना दिशानिर्देशों का अनुपालन करते समय विनिर्माण दोषों के कारण परीक्षण कक्ष में खराबी आती है, तो हमारे तकनीशियन अधिसूचना पर सहमत सेवा घंटों के भीतर मुफ्त मरम्मत प्रदान करेंगे। वारंटी के बाद के मुद्दों के लिए, हम श्रम और सामग्री के लिए उचित शुल्क के साथ उन्हें तुरंत हल करने के लिए प्रतिबद्ध हैं।

XIII. पैकेजिंग और परिवहन:

1. पैकेजिंग: परिवहन पैकेजिंग बक्से जो QB/BWD008-2001 की आवश्यकताओं को पूरा करते हैं

2. परिवहन का तरीका: माल ढुलाई

XIV. प्रशिक्षण

जब उपकरण स्थापित किया जाता है, डीबग किया जाता है और अनुबंध आवश्यकताओं के अनुसार उपयोग में लाया जाता है तो ऑन-साइट प्रशिक्षण प्रदान किया जा सकता है;

उपकरण की डिबगिंग के दौरान उपयोगकर्ताओं को ऑन-साइट तकनीकी प्रशिक्षण के लिए कंपनी में आने की व्यवस्था की जा सकती है, ताकि ग्राहक उपकरण के प्रदर्शन को समझ सकें और सही उपयोग का प्रशिक्षण दे सकें।

तरीके, संचालन और रखरखाव, सामान्य दोष का पता लगाना और समस्या निवारण, उपकरण के अनुचित उपयोग के कारण होने वाली विफलता को कम करना, ग्राहकों को बचाना

अनुमानित रखरखाव लागत

XV. बॉक्स संरचना आरेख
