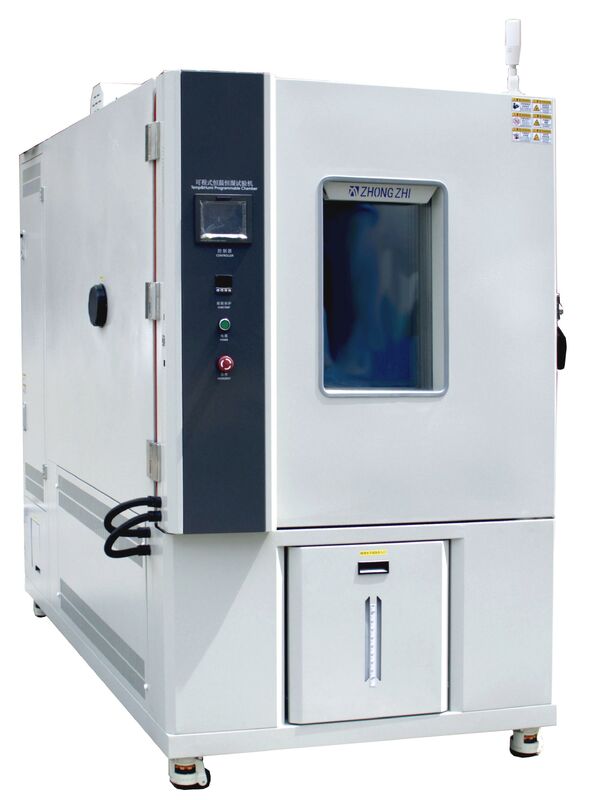

प्रोग्राम करने योग्य निरंतर तापमान और आर्द्रता परीक्षण कक्ष

I. उपकरण के उपयोग के लिए मुख्य कार्य और सावधानी

1.         उत्पाद का अवलोकन

इस श्रृंखला का उपयोग मुख्य रूप से कठोर उच्च तापमान, निम्न तापमान और आर्द्र वातावरण का अनुकरण करने के लिए किया जाता है जो इलेक्ट्रॉनिक उपकरण, नई सामग्री, विद्युत उपकरण,वाहन के घटक, धातुओं, इलेक्ट्रॉनिक उत्पादों और एयरोस्पेस सामग्री परिवहन, भंडारण और उपयोग के दौरान सामना कर सकते हैं; या उच्च तापमान और निम्न तापमान की स्थिति में।वे सामग्री का परीक्षण करने के लिए डिज़ाइन किए गए हैंउच्च तापमान, ठंड और आर्द्रता के साथ-साथ संभावित क्षति और कम जीवन काल के लिए घटक या उपकरण का प्रतिरोध

2.         उत्पाद का कार्य

तापमान प्रयोगशाला की यह श्रृंखला औद्योगिक उत्पादों की विश्वसनीयता परीक्षण के लिए उपयुक्त है, जिसमें तापमान नियंत्रण सटीकता और व्यापक नियंत्रण सीमा की विशेषताएं हैं।प्रदर्शन सूचकांक GB/T5170 की आवश्यकताओं को पूरा करता है "इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण के बुनियादी मापदंडों की सत्यापन विधि-कम तापमान, उच्च तापमान और निरंतर तापमान परीक्षण उपकरण".

3.         परीक्षण के नमूने पर प्रतिबंध

ज्वलनशील, विस्फोटक और वाष्पशील पदार्थों के नमूनों का परीक्षण और भंडारण

संक्षारक सामग्री के नमूनों का परीक्षण और भंडारण

जैविक नमूनों का परीक्षण या भंडारण

मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोतों के साथ नमूनों का परीक्षण और भंडारण

4.         लोड की स्थिति की आवश्यकताएं

लोड का कुल भार स्टूडियो वॉल्यूम के प्रति घन मीटर 50 किलो से अधिक नहीं होना चाहिए

लोड की कुल मात्रा स्टूडियो की मात्रा के 1/5 से अधिक नहीं है

किसी भी खंड पर जो प्रचलित हवा की दिशा के लंबवत हो, भार क्षेत्रों का योग साइट पर से अधिक नहीं होना चाहिए।

स्टूडियो के क्रॉस सेक्शन क्षेत्र 1/3 है। लोड हवा के प्रवाह को अवरुद्ध नहीं करना चाहिए जब रखा

II. उपकरण की स्थापना स्थल और परिचालन वातावरण की स्थिति

1.         साइट की आवश्यकताएं

उपकरण स्थापना स्थल के आकार की आवश्यकताएं

A: 800 मिमी से कम नहीं

B: 500 मिमी से कम नहीं

C: 1500 मिमी से कम नहीं

जमीन सपाट और अच्छी तरह हवादार है

उपकरण के आसपास कोई मजबूत कंपन नहीं है

उपकरण के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र नहीं है

उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं है

प्रयोग और रखरखाव के लिए उपकरण के चारों ओर उचित स्थान छोड़ दें

2.         परिवेश की स्थिति

तापमानः 5~30°C, सापेक्ष आर्द्रता 85% आरएच से कम

वायु दबावः 86kPa~106kPa

3.         अधिकतम शक्ति

कुल स्थापित 7.1 किलोवाट शीतलन शक्ति के लिए 1.5 किलोवाट, हीटिंग शक्ति के लिए 2.8 किलोवाट, आर्द्रता शक्ति के लिए 1.8 किलोवाट और अन्य शक्ति के लिए 0.2 किलोवाट है

4.         अधिकतम धारा

≤22A

5.         उपकरण आर्द्रता और जल आपूर्ति

पानी की आपूर्ति दबाव 0.2 ~ 0.4Mpa है, पानी की आपूर्ति पाइप व्यास 20mm है,और पानी की आपूर्ति की पानी की गुणवत्ता जीबी/टी 6682-2008 विश्लेषणात्मक प्रयोगशाला जल विनिर्देशों और परीक्षण विधियों में निर्दिष्ट तीसरे स्तर के पानी मानक को पूरा करना चाहिए. उपकरण में 1/2 "आंतरिक धागे का एक आरक्षित जल आपूर्ति इंटरफ़ेस है और उपकरण लगभग 20L की मात्रा के साथ एक पानी के टैंक से लैस है

6.         जल निकासी

उपकरण के पास एक नाली उपलब्ध है, उपकरण के पीछे 2 मीटर के भीतर,

नोटः टैंक से बाहर बहने के लिए मीटर से संघनक और पानी का मार्गदर्शन करें

7.         बिजली आपूर्ति की स्थिति और बिजली स्रोत

AC380V तीन चरण चार तार + सुरक्षात्मक ग्राउंडिंग

वोल्टेज की अनुमेय उतार-चढ़ाव सीमाः ±10%V

आवृत्ति की अनुमेय उतार-चढ़ाव सीमाः (50±0.5) एचजेड

टीएन-एस मोड या टीटी मोड में पावर सप्लाई

सुरक्षात्मक पृथ्वी तार का ग्राउंडिंग प्रतिरोध 4Ω से कम है

उपयोगकर्ताओं को स्थापना स्थल पर उपकरण के लिए हवा या बिजली स्विच की संबंधित क्षमता को कॉन्फ़िगर करना आवश्यक है,और इस स्विच को उपकरण के उपयोग के लिए स्वतंत्र रूप से नियंत्रित किया जाना चाहिए

III. मात्रा और आकार

1. मॉडल

CZ-A-225G

2. उपकरण मात्रा

225L

3परीक्षण कक्ष का आकार

W (चौड़ाई) 500 मिमी * H (ऊंचाई) 750 मिमी * D (गहराई) 600 मिमी

4परीक्षण कक्ष के बाहरी आयाम

W (चौड़ाई) 700 मिमी * H (ऊंचाई) 1850 मिमी * D (गहराई) 1660 मिमी

नोटः मशीन के दरवाजे के हिंज के बाहर के हिस्से का आकार शामिल नहीं है! कृपया अंतिम डिजाइन तीन दृश्य ड्राइंग के अनुसार बाहरी आयामों की पुष्टि करें!

मुख्य प्रदर्शन मापदंड

1.         परीक्षण की स्थिति

तापमान प्रदर्शन परीक्षण को GB/T 5170.2-2017 तापमान परीक्षण उपकरण के प्रासंगिक प्रावधानों के अनुसार मापा जाता है जब परिवेश का तापमान +25°C होता है और भार खाली होता है।सेंसर को वायु संभाल इकाई के आउटलेट पर रखा जाता है

2.         तापमान सीमा

-70°C🙏+150°C

3.         आर्द्रता सीमा

20%R.H~98%R.H (नीचे दिखाए अनुसार), आर्द्रता परीक्षण के दौरान कोई हीटिंग लोड नहीं है

4.         तापमान में उतार-चढ़ाव

¥±0.5°C

5.         तापमान एकरूपता

≤2.0°C (बिना भार के)

6.         तापमान विचलन

≥±2.0°C (बिना भार के)

7.         सापेक्ष आर्द्रता में उतार-चढ़ाव

₹±2.5% आर.एच.

8.         आर्द्रता विचलन

≥75% आरएच,≤+2-3% आर.एच.

< 75% आरएच, ≤ ± 5% आर.एच;

9.         ताप दर

≥3°C/मिनट (पूर्ण औसत शून्य भार की स्थिति में)

10.     शीतलन दर

≥1.2°C/मिनट (पूर्ण औसत शून्य भार की स्थिति में)

11.     कार्य शोर

≥ 75 डीबी (उपकरण गेट के सामने 1 मीटर और जमीन से 1,2 मीटर ऊपर मापा गया)

12.     मानक

GB/T-2423.1-2008 (IEC60068-2-1) परीक्षण A: निम्न तापमान परीक्षण विधि।

GB/T-2423.2-2008 (IEC60068-2-2) परीक्षण B: उच्च तापमान परीक्षण विधि।

GB/T-2423.3-2016 (IEC60068-2-78:2012) पर्यावरणीय परीक्षण भाग 2 परीक्षण विधि परीक्षण केब स्थिर आर्द्रता और गर्मी परीक्षण।

GB/T-2423.4-2008 (IEC60068-2--30:2005) इलेक्ट्रिकल और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण भाग 2: परीक्षण विधि परीक्षण Db: वैकल्पिक आर्द्रता और गर्मी (12h+12h चक्र)

GJBl50.3-2009 (MIL-STD-810D) उच्च तापमान परीक्षण विधि।

GJBl50.4-2009 (MIL-STD-810D) निम्न तापमान परीक्षण विधि।

13.     परीक्षण विधि

GB/T-10586-2008 कम तापमान वाले परीक्षण कक्ष की तकनीकी शर्तें

GB/T 5170.1-2016 विद्युत और इलेक्ट्रॉनिक उत्पादों के पर्यावरण परीक्षण उपकरण के लिए निरीक्षण विधि-भाग 1: सामान्य नियम

GB/T 5170.2-2017 पर्यावरण परीक्षण उपकरण निरीक्षण विधि भाग 2: तापमान परीक्षण उपकरण

GB/T 5170.5-2016 विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण-निरीक्षण विधि-भाग 5: गीली गर्मी परीक्षण उपकरण

GB/T5170.18-2005 विद्युत और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण उपकरण के बुनियादी पैरामीटर सत्यापन विधि तापमान/नमी संयोजन चक्र परीक्षण उपकरण

V. कक्ष संरचना की विशेषताएं

1.         परीक्षण कक्ष संरचना का लेआउट

परीक्षण कक्ष एकीकृत संरचना लेआउट को अपनाता है, जिसमें परीक्षण कक्ष सामने और नियंत्रण कक्ष पीछे होता है।

उपकरण के नीचे उपकरण के स्थानांतरण, स्थिति की सुविधा के लिए फोमा रोलर्स से लैस है

उपकरण का बाहरी कक्ष 1.2 मिमी की मोटाई और हल्का ग्रे रंग संख्या RAL7035 के साथ ठंडे लुढ़का हुआ स्टील प्लेट बेक्ड पेंट से बना है।आंतरिक कक्ष 1 की मोटाई के साथ SUS304# स्टेनलेस स्टील से बना है.2 मिमी;

उपकरण पूरे रूप में फ्रेम संरचना को अपनाता है, और कक्ष के नीचे कक्ष की ताकत बढ़ाने के लिए चैनल स्टील के साथ वेल्डेड है

इन्सुलेशन सामग्रीः हार्ड पॉलीयूरेथेन हार्ड फोम + ग्लास फाइबर 100 मिमी मोटी

उपकरण के पीछे एक कुल शक्ति सुरक्षा सर्किट ब्रेकर, बिजली की आपूर्ति केबल और जल निकासी पाइप से लैस है

कक्ष के दरवाजे की सील सिलिकॉन सीलिंग पट्टी को अपनाती है, जो विशेष रूप से अनुकूलित है और उच्च तापमान प्रतिरोध, गैर विषैलेपन और अल्ट्रा लचीलापन है

आंतरिक कक्ष के नीचे एक जल निकासी छेद है, जो तेजी से संघनक को छुट्टी दे सकते हैं से लैस है

एक स्वचालित दबाव राहत छेद कक्ष के शीर्ष पर सेट है

2.                जल निकालना

आंतरिक कक्ष के नीचे एक जल निकासी छेद से लैस है और जल निकासी प्रणाली उपकरण के पीछे की ओर लगाई गई है।जल निकासी पाइप उपयोगकर्ता के जल निकासी पाइप नेटवर्क प्रणाली में डाला जाता है (उपयोगकर्ता स्थल पर जल निकासी पाइप नेटवर्क इंटरफ़ेस प्रदान करता है)

3.         दबाव राहत छेद

कई दबाव संतुलन खिड़कियों कक्ष के पीछे के किनारे पर सेट कर रहे हैं। जब स्विच कक्ष दरवाजा खोला जाता है या कक्ष के अंदर हवा का विस्तार,दबाव जल्दी और स्वचालित रूप से खाली किया जा सकता है;

4.         कक्ष का द्वार

एकल हिंज दरवाजा, प्रभावी स्पष्ट आकार W500mm*H750mm

दरवाजे की सामग्री शरीर की सामग्री के समान है

आयातित दरवाजा ताला, बाहर से खुला

100 मिमी की मोटाई के साथ इन्सुलेशन सामग्री कठोर पॉलीयूरेथेन फोम है

दरवाजे के नीचे एक जल संग्रह ट्रे को डिजाइन किया गया है ताकि संघनक जल को बाहर की जमीन पर गिरने से रोका जा सके।

5.         आंतरिक कक्ष सामग्री

SUS304# स्टेनलेस स्टील प्लेट का उपयोग किया जाता है, सटीक लेजर कटिंग उपकरण का उपयोग काटने और सीएनसी तह बिस्तर झुकने के लिए किया जाता है, और फिर पूर्ण वेल्डिंग, पॉलिशिंग और पॉलिशिंग के लिए आर्गन आर्क वेल्डिंग का उपयोग किया जाता है;स्टील प्लेट 1 है.2 मिमी मोटी; नमूना रैक पैलेट समर्थन सूचकांक फ्रेम आंतरिक कक्ष के दोनों तरफ सेट है जो नमूना रैक के बीच दूरी समायोजित कर सकते हैं

6.         बाहरी कक्ष सामग्री

ठंड में लुढ़की हुई स्टील प्लेटों का उपयोग करके, काटने के लिए सटीक लेजर कटिंग उपकरण और आकार के लिए सीएनसी फोल्डिंग का उपयोग किया जाता है, जिसके बाद आर्गॉन आर्क वेल्डिंग के साथ वेल्डिंग और पॉलिशिंग की जाती है।स्टील प्लेट की सतह को जंग हटाने के लिए समग्र एसिड धोने के बादयह विधि पारंपरिक बाहरी पेंटिंग की तुलना में एक अधिक सौंदर्यवादी उपस्थिति और संक्षारण प्रतिरोध में वृद्धि का परिणाम देती है।स्टील प्लेट की मोटाई 1 है.2 मिमी (रंगः RAL7035 सफेद)

7.         सीलिंग संयुक्त पट्टी

दरवाजे की सील पट्टी को दो परतों में विभाजित किया गया है, आंतरिक परत एक सिलिकॉन रबर पट्टी है जो उच्च और निम्न तापमान की स्थितियों में आंतरिक कक्ष को बाहर से पूरी तरह से अलग कर सकती है।सिलिकॉन रबर पट्टी शून्य 80°C से अधिक 200°C के दायरे में कठोरता और उम्र बढ़ने के बिना लंबे समय तक काम कर सकती है;

8.         स्टेनलेस स्टील के हिंज

कक्ष के दरवाजे के बाईं ओर, उच्च शक्ति वाले हिंजों का एक सेट स्थापित किया गया है। एक एकल हिंज क्षैतिज रूप से 3 टन बल का सामना कर सकती है और विपरीत दिशा में झुकना जारी रख सकती है।हिंज के दो टुकड़े पूरी तरह से विकृत और टूटने के बिना एक में विलय;

9.         दरवाजे का हैंडल

दरवाजे का ताला एक रोलर कसने वाला दरवाजे का ताला हैः

कक्ष के दरवाजे का उपयोग अंदर और बाहर दोनों जगह लीवर के सिद्धांत का उपयोग करते हुए किया जाता है, जिसमें बल की बचत होती है और इसे एक हाथ से खोला और बंद किया जा सकता है।

10.     वायु निकासी संरचना

बलशाली वायु परिसंचरण के साथ मजबूर आंतरिक परिसंचरण मोड को अपनाया जाता है, जिसमें हवा ऊपर से बाहर जाती है और नीचे से वापस आती है।आउटलेट के गाइड प्लेट भंडारण शरीर के पूरे इंटीरियर के लिए ठंडी और गर्म हवा वितरित कर सकते हैं, जो समान और स्थिर है

11.     एल्यूमीनियम पवन पहिया

मल्टी-विंग सेंट्रीफ्यूगल सर्कुलेटिंग एल्यूमीनियम विंड व्हील में हल्के वजन, बड़ी हवा की मात्रा, उच्च हवा का दबाव और उच्च और निम्न तापमान के प्रतिरोध की विशेषताएं हैं,छोटे विस्तार गुणांक और कम संचालन शोर.

12.     अवलोकन खिड़की

बॉक्स दरवाजा एक बहु-स्तरीय खोखली बड़ी ग्लास अवलोकन खिड़की से लैस है, जिसमें एक विद्युत हीटिंग (स्वचालित रूप से समायोज्य) एंटी-फ्रॉस्टिंग और एंटी-कंडेनसेशन डिवाइस है।खिड़की खिड़की प्रकाश दीपक का एक सेट के साथ सुसज्जित है, जिससे आप किसी भी समय ऑब्जर्वेशन विंडो के माध्यम से बॉक्स के अंदर के नमूनों की परीक्षण स्थिति को स्पष्ट रूप से देख सकते हैं।

13.     उपकरण कनेक्शन

एक छेद चैंबर के बाईं ओर खोला जाता है, एक व्यास के साथ 100mm, और एक छेद कवर और सिलिका जेल प्लग प्रदान कर रहे हैं

14.     सामग्री रैक का परीक्षण करें

SUS304# स्टेनलेस स्टील एक जाल में छिद्रित और झुक जाता है, जिसका उपयोग करना आसान है। सामग्री रैक के बीच की दूरी को कम से कम 45 मिमी समायोजित किया जा सकता है, और दो नमूना रैक मानक हैं

15.     वायु परिसंचरण का सिद्धांत

स्टेनलेस स्टील शाफ्ट के साथ बाहरी मोटर द्वारा संचालित उच्च शक्ति पंखे, पंखे की मोटर बाहरी है;

हवा मोटर द्वारा संचालित होती है और हीटर और शीतलक वाष्पीकरण के माध्यम से बहती है।

आवश्यक तापमान मूल्य तक पूरी तरह से गर्म/ठंडा होने के बाद, हवा कक्ष के अंदर घूमती है और संवहन के माध्यम से नमूने के साथ गर्मी का आदान-प्रदान करती है

हवा एक कम वोल्टेज असिंक्रोनस उच्च तापमान प्रतिरोधी लंबी शाफ्ट मोटर का उपयोग कर परिसंचरण के लिए मजबूर किया जाता है

मल्टी-विंग सेंट्रीफ्यूगल सर्कुलेशन फैन का प्रयोग किया जाता है, और एल्यूमीनियम मिश्र धातु ब्लेड हवा को हिलाते हैं

16.     तापमान नियंत्रण प्रणाली का सिद्धांत

उच्च गुणवत्ता वाले निकेल-क्रोमियम मिश्र धातु तार विद्युत हीटर, एसएसआर नियंत्रण, स्वतंत्र अतितापमान संरक्षण तापमान स्विच से लैस

जब हीटर को ऊर्जा दी जाती है, तो सतह का तापमान बढ़ जाएगा।

संवहन हवा को हीटिंग तार द्वारा गर्म किया जाता है और गर्मी को कक्ष में हवा और नमूने तक फैलाया जाता है, ताकि गर्मी और गर्म हो सके।

हीटिंग पावर को पीआईडी एल्गोरिथ्म द्वारा सटीक रूप से नियंत्रित किया जाता है, और आउटपुट पावर को सॉलिड स्टेट रिले द्वारा समायोजित किया जाता है।

प्रशीतन प्रणाली हीट एक्सचेंजर को पर्याप्त निम्न तापमान शीतल पदार्थ प्रदान करती है, ताकि हीट एक्सचेंजर का तापमान हवा के तापमान से कम हो।हवा में गर्मी अवशोषित और गर्मी एक्सचेंजर द्वारा कक्ष से बाहर ले जाया जाता है, जिससे हवा का तापमान गिरता है और शीतलन प्रभाव प्राप्त होता है।

शीतलन शक्ति को पीआईडी एल्गोरिथ्म द्वारा ठीक से नियंत्रित किया जाता है, और शीतलक प्रवाह और शीतलन क्षमता को सोलेनोइड वाल्व द्वारा समायोजित किया जाता है।

VI.आरप्रशीतनप्रणाली

1.        प्रशीतन कंप्रेसर

यूरोपीय आयातित निम्न तापमान कंप्रेसर को अपनाया जाता है

2.        ठंडा करने की विधि

हवा से ठंडा पंखों वाला कंडेनसर, ठंडा करने वाला प्रशंसक गर्मी फैलाव

3.        वाष्पीकरण यंत्र

पंख वाले ट्यूब हीट एक्सचेंजर

4.        थ्रॉटलिंग सेट

थर्मल विस्तार वाल्व, कैपिलरी ट्यूब

5.        रेफ्रिजरेटर नियंत्रण मोड

नियंत्रण प्रणाली के प्रोग्रामेबल तर्क नियंत्रक स्वचालित रूप से परीक्षण की स्थिति के अनुसार प्रशीतन मशीन की परिचालन स्थिति को समायोजित करता है

कंप्रेसर रिटर्न गैस शीतलन सर्किट

6.        आयातित प्रशीतन सहायक उपकरण

7.        वाष्पीकरण कंडेनसर

उच्च तापमान तांबे लेजिंग के साथ प्लेट हीट एक्सचेंजर छोटे सतह क्षेत्र, छोटे ऊर्जा हानि और उच्च गर्मी हस्तांतरण दक्षता है

8.        क्रियोजेन

ओजोन क्षरण सूचकांक 0 के साथ पर्यावरण के अनुकूल शीतलक R404a/R23 का प्रयोग करें

9.        नाइट्रोजन भरने वाली वेल्डिंग प्रक्रिया

यह कम तापमान युग्मन पाइपलाइन के लिए उच्च गुणवत्ता वाले ऑक्सीजन मुक्त तांबे के पाइप का उपयोग करने की सिफारिश की है, और पाइपलाइन की वेल्डिंग गुणवत्ता,नाइट्रोजन भरने और 48 घंटे के उच्च दबाव रिसाव की रोकथाम प्रक्रिया सुनिश्चित की जानी चाहिए.

10.    ऊर्जा बचत नियंत्रण

शीतलन प्रणालियों में कोल्ड बैलेंसिंग तकनीक का उपयोग विद्युत ऊर्जा का लगभग 30% बचा सकता है, जिससे परिचालन लागत प्रभावी ढंग से कम हो जाती है। जैसा कि ऊपर चित्र में दिखाया गया है,थर्मल संतुलन एक स्थिर तापमान बनाए रखने के लिए हीटिंग आउटपुट की मात्रा को समायोजित करके प्राप्त किया जाता हैइसका अर्थ यह है कि एक निश्चित कंप्रेसर शीतलन क्षमता के साथ, ताप समय के साथ बढ़ेगा, जिससे ऊर्जा की बर्बादी और उपयोगकर्ताओं के लिए अनावश्यक खर्च होंगे।शीत संतुलन प्रौद्योगिकी कंप्रेसर शीतलन क्षमता को समायोजित करके एक स्थिर तापमान बनाए रखता हैजब तापमान सेट बिंदु के करीब आता है, तो स्थिर तापमान प्राप्त करने के लिए पीआईडी विनियमन के माध्यम से शीतलन क्षमता धीरे-धीरे कम हो जाती है (सैद्धांतिक रूप से, शून्य हीटिंग आउटपुट प्राप्त किया जा सकता है,लेकिन वास्तविक उत्पादन में, हमेशा हीटिंग आउटपुट की एक छोटी राशि है), इस प्रकार ऊर्जा संरक्षण के लक्ष्य को प्राप्त करना

11.    प्रशीतन प्रणाली की विशेषताएं

ए.पूरे सिस्टम पाइपलाइन को 22 किलोग्राम के दबाव से लीक के लिए परीक्षण किया जाता है।

बी.हीटिंग और कूलिंग सिस्टम पूरी तरह से स्वतंत्र हैं।

सी.कंपनी की पेशेवर तकनीकी विशेषताओं से लैस यह उच्च तापमान और उच्च दबाव वाले वायु प्रवाह को शीतलन प्रणाली को नुकसान पहुंचाने से रोकता है।

डी.सभी फ्रीजिंग सिस्टम संचालन प्रक्रियाओं को पूरी तरह से माइक्रो कंप्यूटर नियंत्रक द्वारा नियंत्रित किया जाता है।

ई.कंप्रेसर के नीचे एक पानी की ट्रे होती है, जो ग्लासिंग द्वारा उत्पादित संघनक पानी को एकत्र कर सकती है।

एफ.कंप्रेसर में अपना स्वयं का पीटीसी तापमान सेंसर है, जो कंप्रेसर के अति ताप होने पर अति ताप संरक्षण का एहसास कर सकता है।

जी.कंप्रेसर के तेल दबाव संरक्षण को महसूस करने के लिए कंप्रेसर के पास अपना तेल दबाव रक्षक है।

एच.उच्च और निम्न दबाव सुरक्षा यंत्र उपकरण के संचालन के दौरान शीतलक के दबाव की निगरानी करते हैं।एक बार जब शीतलक का दबाव सिस्टम के सीमा दबाव से अधिक हो या सिस्टम द्वारा निर्धारित न्यूनतम दबाव से कम हो, एक अलार्म तुरंत जारी किया जाएगा और बिजली की आपूर्ति जब तक दोष हटाया जाता है काट दिया जाएगा।

मैं.प्रशीतन प्रणाली की स्थिरता सुनिश्चित करने के लिए आयातित ब्रांड के भागों, विश्वसनीय गुणवत्ता का उपयोग किया जाता है।

VII. विद्युत नियंत्रण प्रणाली

1.नियंत्रक

7-इंच टीएफटी सही रंग एलईडी एलसीडी टच स्क्रीन (उच्च परिभाषा, संकल्प 1024 * 600), बहु-समूह पीआईडी बुद्धिमान नियंत्रण। सीधे वर्तमान माप मूल्य (पीवी) प्रदर्शित करता है; तापमान प्रदर्शन;विस्तार योग्य बहु-चैनल निगरानी तापमान डिस्प्ले; प्रोग्राम नंबर, सेगमेंट, चलने का समय और चक्र की संख्या दिखा सकता है; वक्र ग्राफ प्रदर्शन; रिले और पीआईडी आउटपुट स्थिति प्रदर्शन

2.चलाना मोड

कार्यक्रम संचालन, निश्चित मूल्य संचालन. बुद्धिमान पीआईडी स्वचालित नियंत्रण की पूरी प्रक्रिया

3.नियंत्रण मॉडल

आर्द्रता और तापमान संयोजन नियंत्रण/एकल तापमान नियंत्रण आर्द्रता सेट मूल्य के अनुसार स्वचालित रूप से समायोजित किया जाता है

4.भाषा

इसमें चीनी, अंग्रेजी और रूसी के बीच स्विच डिस्प्ले है

5.सेट मोड

मानव-मशीन संवाद संचालन इंटरफ़ेस, स्पर्श इनपुट

6.तापमान और आर्द्रता इनपुट

ग्रेड PT100 A सटीक प्लेटिनम प्रतिरोध

7.प्रदर्शन संकल्प

तापमानः 0.01°C; आर्द्रताः 0.1% आरएच; समयः 1 मिनट;

8.कार्यक्रम क्षमता और नियंत्रण कार्य

अधिकतम संख्या में प्रोग्राम जिनका उपयोग किया जा सकता हैः 100 सेट, एक प्रोग्राम में 1 से 100 सेगमेंट हो सकते हैं; कमांड 999 बार तक दोहराया जा सकता है,कार्यक्रम की ढलान सेटिंग समय अक्ष द्वारा सेट किया जा सकता है, कार्यक्रमों के बीच प्रत्येक खंड को अधिकतम 99 घंटे और 99 मिनट, न्यूनतम एक मिनट के लिए सेट किया जा सकता है, और संयुक्त उपयोग के लिए सेट किया जा सकता है

इसमें संपादन, सफाई और सम्मिलन कार्य हैं। इसमें समय संकेत आउटपुट नियंत्रण है (परीक्षण के तहत वस्तु के ऑन/ऑफ कार्यों को नियंत्रित करने के लिए) । कार्यक्रम निष्पादन के दौरान,यह स्किपिंग सेगमेंट और होल्डिंग फ़ंक्शन का समर्थन करता है. स्क्रीन को बैकलाइटिंग के लिए समायोजित किया जा सकता है, समायोज्य बैकलाइट अवधि सेटिंग्स के साथ। स्क्रीन डिस्प्ले सुरक्षा फ़ंक्शन समयबद्ध या मैन्युअल बंद सेटिंग्स की अनुमति देता है। प्रोग्राम प्रतिकृति,कॉपी, कनेक्शन फ़ंक्शन, और प्रोग्राम संपादन फ़ंक्शन जैसे प्रयोग शीर्षक सेट करना उपलब्ध हैं। इसमें पावर-आउट प्रोग्राम मेमोरी, पुनः कनेक्शन पर स्वचालित पुनरारंभ शामिल है,और अनुसूचित स्टार्टअप और बंद करने के कार्यदिनांक और समय समायोजन कार्य, कुंजी और स्क्रीन लॉक (लॉक) कार्य, और स्टैंडबाय छवि देखने के कार्य भी प्रदान किए जाते हैं

9.आउटपुट नियंत्रण मोड

PID+SSR आउटपुट ऑटोमैटिक कंट्रोल; हीटिंग आउटपुट का PID ऑटोमैटिक समायोजन; रेफ्रिजरेशन में कोल्ड एंड और मल्टी-चैनल इलेक्ट्रॉनिक एक्सपेंशन वाल्व कंट्रोल है,जो कंप्रेसर के सक्शन और निकास तापमान और दबाव के अनुसार कंप्रेसर की कार्य स्थिति को समायोजित करने के लिए संबंधित वाल्व को सेट कर सकता हैइलेक्ट्रॉनिक विस्तार वाल्व नियंत्रण वाष्पीकरण दबाव नियंत्रण और पारंपरिक तापमान नियंत्रण के बीच स्विच कर सकते हैं

10.संचार कार्य

वक्र और डेटा अधिग्रहण प्रदर्शित करने के लिए कंप्यूटर से कनेक्ट कर सकते हैं;

निगरानी और दूरस्थ नियंत्रण प्रणाली के रूप में इस्तेमाल किया जा सकता है;

कई मशीनों को सिंक्रोनस रूप से नियंत्रित किया जा सकता है;

RS-485/RS-232

आरजे45 ईथरनेट पोर्ट

यूएसबी जॉगिंग।

11.यू डिस्क भंडारण

यह ऐतिहासिक वक्र, ऐतिहासिक डेटा, नियंत्रण प्रणाली पैरामीटर और गर्म-स्वैप करने योग्य कार्य डाउनलोड करने के लिए 1G-32G यूएसबी में प्लग किया जा सकता है

12.डेटा रिकॉर्डिंग की विधि

बैटरी सुरक्षा के साथ रैम 8-10 वर्षों के लिए डिवाइस के सेट मूल्य, नमूनाकरण मूल्य और नमूनाकरण समय को बचा सकता है; वक्र रिकॉर्डिंग अवधि 30 से 180 सेकंड तक सेट की जा सकती है,और अधिकतम स्मृति समय 90 दिनों के लिए निरंतर ऐतिहासिक घटता स्टोर कर सकते हैं. ऐतिहासिक डेटा (जब नमूनाकरण समय 1 मिनट होता है) लगातार उपयोग के बिना 10 से अधिक वर्षों तक संग्रहीत किया जा सकता है

13.पावर ऑफ मेमोरी फ़ंक्शन

बिजली की विफलता के पुनर्प्राप्ति मोड को सेट किया जा सकता हैः गर्म प्रारंभ/ठंडे प्रारंभ/रोक।

14.आरक्षित प्रारंभ फ़ंक्शन

स्टार्टअप का समय इच्छा के अनुसार सेट किया जा सकता है। बिजली चालू होने के बाद, मशीन स्वचालित रूप से समय समाप्त होने पर चलती है।

15.सॉफ्टवेयर संगत प्रणालियाँ

विंडोज ऑपरेटिंग सिस्टम

16.खुले सॉफ्टवेयर कार्य

डिवाइस स्टार्ट, स्टॉप और डेटा रिकॉर्डिंग कार्यों को नियंत्रित करने के लिए तृतीय-पक्ष ऊपरी-स्तरीय भेजने वाले कोड का समर्थन करता है

नोटः नियंत्रक कार्यात्मक कोड प्रदान करता है, और उपयोगकर्ता एकीकृत निगरानी और नियंत्रण का एहसास करने के लिए ऊपरी कंप्यूटर सॉफ्टवेयर कार्यक्रम संपादित कर सकते हैं

17.नेटवर्क कनेक्शन

यह पेशेवर सॉफ्टवेयर के माध्यम से ईथरनेट से जुड़ा जा सकता है। दूरस्थ नियंत्रण और दूरस्थ सहायता नेटवर्क के माध्यम से की जा सकती है, और परीक्षण डेटा नेटवर्क के माध्यम से एकत्र किया जा सकता है।एक ही समय में कई मशीनों को नियंत्रित किया जा सकता है.

18.स्थिति प्रदर्शित करना

उपकरण के ऊपर, एक बेलनाकार तीन रंग की ध्वनि और प्रकाश अलार्म (एलईडी मोती का उपयोग करके) स्थापित है; जब स्टार्टअप या ऑपरेशन की समाप्ति की प्रतीक्षा की जाती है, तो पीली रोशनी हमेशा चालू होती है;सामान्य रूप से चलने पर, हरित प्रकाश हमेशा चालू रहता है; जब आपातकालीन स्टॉप या उपकरण की खराबी अलार्म, लाल प्रकाश हमेशा चालू रहता है और बज़िंग समय-समय पर होता है;

19.घुमावदार पंखा

उच्च तापमान प्रतिरोधी, लंबी शाफ्ट मोटर, मोटर बाहरी स्थान में स्थापित है, शाफ्ट इनडोर तक फैली हुई है, हलचल प्रशंसक पहिया शाफ्ट के पूंछ के अंत में स्थापित है;विशेष गर्मी इन्सुलेशन उपायों और गर्मी अपव्यय प्रणाली मोटर की सुरक्षा में सुधार.

20.हीटिंग नियंत्रण मोड

तापमान नियंत्रक सेट तापमान और परीक्षण कक्ष के अंदर तापमान सेंसर से संकेतों के आधार पर आदेश भेजता है। यह एक तर्क सर्किट के माध्यम से हीटर के आउटपुट को नियंत्रित करता है,एसएसआर मॉड्यूल को नियंत्रित करनायह प्रणाली बिना किसी संपर्क या चिंगारी के, लंबे जीवन, कम शोर और विद्युत चुम्बकीय हस्तक्षेप के साथ विश्वसनीय रूप से काम करती है। इसमें तेज स्विचिंग गति, मजबूत विरोधी हस्तक्षेप क्षमता है।कॉम्पैक्ट आकार, कंपन प्रतिरोध, झटके प्रतिरोध, विस्फोट प्रतिरोध, नमी प्रतिरोध, और संक्षारण प्रतिरोध। यह न्यूनतम नियंत्रण संकेतों का उपयोग करके उच्च-वर्तमान भारों के प्रत्यक्ष नियंत्रण को प्राप्त करता है।

VIII. सुरक्षा सुरक्षा प्रणाली

1.         अतितापमान संरक्षण

परीक्षण कक्ष एक स्वतंत्र समायोज्य इलेक्ट्रॉनिक अतितापमान सुरक्षा उपकरण और स्वचालित दबाव संतुलन सुरक्षा से सुसज्जित है।

2.         प्रशीतन प्रणाली

कंप्रेसर ओवरहीटिंग, उच्च दबाव संरक्षण, मोटर ओवर करंट संरक्षण।

3.         घुमावदार पंखा

अतिभार संरक्षण

4.         हीटर

अत्यधिक अतितापमान संरक्षणः शॉर्ट सर्किट संरक्षण

5.         आर्द्रता प्रणाली

ह्यूमिडिफायर सूखी जल से जल की कमी से सुरक्षा, ह्यूमिडिफायर चरम तापमान सुरक्षा, ह्यूमिडिफायर शॉर्ट सर्किट सुरक्षा

6.         सामान्य आपूर्ति

रिसाव संरक्षण, अधिभार और शॉर्ट सर्किट संरक्षण, चरण हानि, रिवर्स चरण, कम वोल्टेज, अति वोल्टेज संरक्षण

7.         नियंत्रण सर्किट

अतिभार और शॉर्ट सर्किट सुरक्षा

8.         कंप्रेसर शीतलन प्रणाली

शीतलन पंखे की अतिभार संरक्षण

IX. स्वीकृति मानक और तृतीय पक्ष सत्यापन

1स्वीकृति मानदंडः तकनीकी संकेतकों को दोनों पक्षों द्वारा हस्ताक्षरित "तकनीकी समझौते" में निर्दिष्ट तरीकों के अनुसार होना चाहिए।

2स्वीकृति विधिः औपचारिक स्वीकृति खरीदार के स्थान पर की जाएगी।

3. डिलीवरी से पहले खरीदार को एक तीसरे पक्ष (राष्ट्रीय पर्यावरण परीक्षण उपकरण गुणवत्ता परीक्षण केंद्र द्वारा कैलिब्रेट और एक वैध निरीक्षण रिपोर्ट के साथ जारी) को भाग लेने के लिए आमंत्रित करना चाहिए

स्वीकृति शुल्क खरीदार द्वारा वहन किया जाएगा यदि प्रथम स्वीकृति योग्य नहीं है, तो आपूर्तिकर्ता द्वारा सुधार के बाद दूसरी स्वीकृति में होने वाली लागत आपूर्तिकर्ता द्वारा वहन की जाएगी।

निधियों को संबंधित पक्ष द्वारा वहन किया जाना है।

4. ग्राहक राष्ट्रीय पर्यावरण परीक्षण उपकरण गुणवत्ता परीक्षण केंद्र को उपकरण सत्यापित करने के लिए सौंपता है

X.मुख्य सामग्रियों की सूची

XI. उपकरण कारखाने सहायक उपकरण और डेटा

1.         उपकरण कारखाने की पैकिंग सूची                                    1 प्रति

2.         उपकरण और विद्युत योजना                         1 प्रति

3.         उपकरण के निर्देश पुस्तिका                                    1 प्रति

4.         उपकरण प्रमाणपत्र                                           1 प्रति

5.         उपकरण की गारंटी कार्ड                                        1 प्रति

6.         उपकरण कारखाने परीक्षण रिपोर्ट                                     1 प्रति

7.         गीला गाज                                                    5 टुकड़े

8.         नियंत्रक निगरानी सॉफ्टवेयर सीडी-रॉम                           1 टुकड़ा

9.         परीक्षण नमूना रैक ट्रे                                           2 टुकड़े

10.     परीक्षण नमूना रैक समर्थन ट्रैक पट्टी                                 चार पट्टियाँ

XII. गुणवत्ता आश्वासन और सेवा प्रतिबद्धता

1.         उद्देश्यः पारस्परिक लाभ और जीत-जीत सेवा की अवधारणा के अनुरूप, ग्राहकों की जरूरतों को पूरी तरह से पूरा करना और ग्राहकों की संतुष्टि के उद्देश्य को प्राप्त करना।

2.         बिक्री से पूर्व: पेशेवर तकनीकी परामर्श, उत्पाद परीक्षण योजना प्रस्ताव, परीक्षण कक्ष की स्थापना और निर्माण योजना;

3.         बिक्री मेंः ग्राहक संचार, प्रगति रिपोर्ट, मार्गदर्शन, स्थापना, डिबगिंग, परीक्षण संचालन, आदि, ग्राहक माप के साथ सहयोग;

4.         प्रशिक्षण(घरेलू चीन, विदेशी देशों को विक्रेता के साथ बातचीत करने की आवश्यकता है): अनुबंध की आवश्यकताओं के अनुसार, उपकरण को स्थापित करने और उपयोगकर्ता के लिए डिबग करने और उपयोग में लाने के बाद साइट पर प्रशिक्षण किया जा सकता है;उपयोगकर्ताओं को साइट पर तकनीकी प्रशिक्षण के लिए कंपनी में आने की व्यवस्था की जा सकती है जब उपकरण कारखाने में डिबग किया जाता है, ताकि ग्राहक उपकरण के प्रदर्शन को समझ सकें, सही उपयोग विधि को प्रशिक्षित कर सकें, उपकरण के अनुचित उपयोग के कारण होने वाली विफलता को कम कर सकें और ग्राहकों के लिए रखरखाव लागतों को बचा सकें;

5.         बिक्री के बाद सेवा: तकनीकी प्रशिक्षणः संचालन और उपयोग, दैनिक रखरखाव और देखभाल, सामान्य दोष का पता लगाना और समस्या निवारण; नियमित अनुवर्ती कार्रवाईः उपकरण निरीक्षण, दोष उन्मूलन,उद्योग की नवीनतम जानकारी का प्रसारणस्पेशल स्पेयर पार्ट्स और एक्सेसरीज रिजर्व सपोर्ट; समय पर और प्रभावी दोष समाधान सुनिश्चित करने के लिए समर्पित बिक्री के बाद सेवा विभाग के रखरखाव कर्मियों,त्वरित मरम्मत सेवाएं प्रदान करना;

6.         सेवा प्रतिबद्धता(घरेलू चीन, विदेशी देशों को विक्रेता के साथ बातचीत करने की आवश्यकता है):

विधि: 7x24 घंटे ग्राहक सेवा हॉटलाइन और समर्पित सेवा ईमेल; आवश्यकताएंः 4 घंटे के भीतर स्पष्ट प्रतिक्रिया प्रदान करें।प्रांत के भीतर 24 घंटे और प्रांत के बाहर 24 घंटे आने की आवश्यकता होती हैडोंगगुआन या स्थानीय कंपनी कार्यालयों से, समर्पित कर्मचारी क्षेत्र में कंपनी के उत्पादों की बिक्री और बिक्री के बाद सेवा के लिए जिम्मेदार होंगे; विशिष्ट परिस्थितियों के आधार पर,मरम्मत समय ग्राहक की जरूरतों के अनुसार बातचीत की जा सकती है; स्वीकृति की तारीख से, एक वर्ष की वारंटी अवधि के दौरान, हमारी कंपनी मुफ्त मरम्मत प्रदान करेगी (प्राकृतिक आपदाओं, बिजली की असामान्यताओं, अनुचित उपयोग,या रखरखाव)यदि उपकरण परीक्षण कक्ष के विनिर्माण गुणवत्ता समस्याओं के कारण ठीक से कार्य करने में विफल रहता है, जहां ग्राहक भंडारण, उपयोग और स्थापना नियमों का अनुपालन करता है,आपूर्तिकर्ता अधिसूचना पर निःशुल्क मरम्मत के लिए रखरखाव कर्मियों को भेजेगागारंटी अवधि के बाद, यदि उपकरण के साथ कोई समस्या उत्पन्न होती है,आपूर्तिकर्ता उन्हें शीघ्रता से संबोधित करने के लिए प्रतिबद्ध है और मरम्मत और सामग्री लागत के लिए उचित रूप से शुल्क ले सकता है.

XIII. पैकेजिंग और परिवहन:

1पैकेजिंगः परिवहन पैकेजिंग कक्ष जो QB/BWD008-2001 की आवश्यकताओं को पूरा करते हैं

2परिवहन का साधन: ट्रक द्वारा

XIV. कक्ष संरचना आरेख
